Pin mặt trời

Pin năng lượng Mặt trời hay pin mặt trời hay pin quang điện bao gồm nhiều tế bào quang điện (solar cells) – là phần tử bán dẫn có chứa trên bề mặt một số lượng lớn các cảm biến ánh sáng là điốt quang, thực hiện biến đổi năng lượng ánh sáng thành năng lượng điện. Cường độ dòng điện, hiệu điện thế hoặc điện trở của pin mặt trời thay đổi phụ thuộc bởi lượng ánh sáng chiếu lên chúng. Tế bào quang điện được ghép lại thành khối để trở thành pin mặt trời (thông thường 60 hoặc 72 tế bào quang điện trên một tấm pin mặt trời). Tế bào quang điện có khả năng hoạt động dưới ánh sáng mặt trời hoặc ánh sáng nhân tạo. Chúng có thể được dùng như cảm biến ánh sáng (ví dụ cảm biến hồng ngoại), hoặc các phát xạ điện từ gần ngưỡng ánh sáng nhìn thấy hoặc đo cường độ ánh sáng.

Sự chuyển đổi này thực hiện theo hiệu ứng quang điện. Hoạt động của pin mặt trời được chia làm ba giai đoạn:

  • Đầu tiên năng lượng từ các photon ánh sáng được hấp thụ và hình thành các cặp electron-hole trong chất bán dẫn.
  • Các cặp electron-hole sau đó bị phân chia bởi ngăn cách tạo bởi các loại chất bán dẫn khác nhau (p-n junction). Hiệu ứng này tạo nên hiệu điện thế của pin mặt trời.
  • Pin mặt trời sau đó được nối trực tiếp vào mạch ngoài và tạo nên dòng điện.
74a pin mặt trời
74a pin mặt trời

Đầu tiên, chúng ta sẽ tìm hiểu về lịch sử ra đời của Pin năng lượng mặt trời

1. Lịch sử của Pin mặt trời :

charles fritts 1883
charles fritts 1883

Tấm pin năng lượng mặt trời được tạo ra lần đầu tiên vào năm 1883 bởi Charle Fritts với hiệu suất ban đầu chỉ đạt được 1% . Nhưng trước đó người khám phá ra hiệu ứng quang điện là nhà vật lý người pháp Alexandre Edmond Becquerel vào năm 1839 . Ông nhận ra rằng năng lượng mặt trời có thể tạo ra một hiệu ứng quang điện (ảnh = ánh sáng, voltaic = điện thế). Trong những năm 1880, các tế bào quang điện selen (PV) được phát triển có thể chuyển ánh sáng thành điện năng với hiệu suất 1-2% hiệu suất của pin mặt trời là tỷ lệ ánh sáng mặt trời có sẵn được chuyển đổi bởi tế bào quang điện thành điện, nhưng sự biến đổi xảy ra không chưa chứng minh được . Do đó, năng lượng quang điện vẫn là một sự tò mò trong nhiều năm, vì nó không hiệu quả khi biến ánh sáng mặt trời thành điện. Tiếp sau đó mãi cho đến khi Albert Einstein đề xuất một lời giải thích cho “hiệu ứng quang điện” vào đầu những năm 1900, sau đó ông đã giành được giải Nobel.

  • Năm 1982 Nhà máy điện mặt trời đầu tiên có công suất 1MW được hoàn thành ở Mỹ.
  • Năm 1983: sản xuất pin mặt trời trên toàn thế giới vượt mức 20 MW, và doanh số bán vượt mức 250 trieu USD.
  • Năm 1997: Sanyo bắt đầu sản xuất hàng loạt pin mặt trời hiệu xuất cao HIT c-Si/a-Si: H.
  • Đến năm 1999 tổng công suất lắp đặt pin mặt trời trên thế giới đạt 1GW.
  • Năm 2002: Hội nghị Solar Silicon đầu tiên đối phó với cuộc khủng hoảng của nguyên tố Si được tổ chức bởi Photon tại Munich, Đức.
  • Năm 2006: Wacker mở rộng sản xuất pin năng lượng mặt trời poly-Si tại Burghausen, Đức, Công suất lên đến 16.000 tấn / năm để trở thành công ty lớn thứ hai trong lĩnh vực này trên toàn thế giới .
  • Năm 2008: Q-Cells vượt qua Sharp để trở thành nhà sản xuất PV lớn nhất thế giới.
  • Năm 2010, tổng công suất pin mặt trời trên thế giới ước tính đạt 37,4GW (trong đó Đức có công suất lớn nhất với 7,6GW.)

2. Nền tảng :

Tìm hiểu về pin Mặt trời, thì cần một chút lý thuyết nền tảng về vật lý chất bán dẫn. Để đơn giản, miêu tả sau đây chỉ giới hạn hoạt động của một pin năng lượng tinh thể silic.

Silic là vật liệu bán dẫn. Nghĩa là trong thể rắn của silic, tại một tầng năng lượng nhất định, electron có thể đạt được, và một số tầng năng lượng khác thì không được. Đơn giản hiểu là có lúc dẫn điện, có lúc không dẫn điện. Lý thuyết này căn cứ theo thuyết cơ học lượng tử.

Ở nhiệt độ phòng thí nghiệm (khoảng 28 °C), Silic nguyên chất có tính dẫn điện kém (cơ học lượng tử giải thích mức năng lượng Fermi trong tầng trống). Trong thực tế, để tạo ra các phân tử silic có tính dẫn điện tốt hơn, chúng được thêm vào một lượng nhỏ các nguyên tử nhóm III hay V trong bảng tuần hoàn hóa học. Các nguyên tử này chiếm vị trí của nguyên tử silic trong mạng tinh thể, và liên kết với các nguyên tử silic bên cạnh tương tự tạo thành một mạng silic (mạng tinh thể).

3. Vật liệu và hiệu suất :

Đã có nhiều loại vật liệu khác nhau được thử nghiệm chế tạo pin Mặt trời. Có hai tiêu chuẩn đánh giá, là hiệu suất và giá cả.

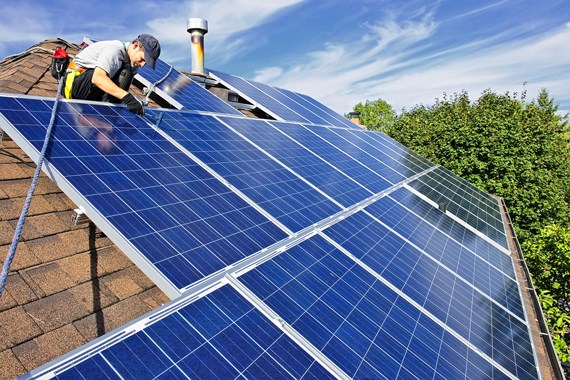

nlmt_wpck

a. Hiệu suất :

Hiệu suất là tỉ số giữa năng lượng điện từ và năng lượng ánh sáng Mặt trời. Vào buổi trưa một ngày trời trong, ánh Mặt trời tỏa nhiệt khoảng 1000 W/m². trong đó 10% hiệu suất của 1 module 1 m² cung cấp năng lượng khoảng 100 W. hiệu suất của pin Mặt trời thay đổi từ 6% từ pin Mặt trời làm từ silic không thù hình, và có thể lên đến 30% hay cao hơn nữa.

b. Giá cả :

Là tính toán cụ thể giá thành sản xuất trên từng kilo Watt giờ điện (kWh). Hiệu năng của pin Mặt trời tạo dòng điện với sự bức xạ của Mặt trời là 1 yếu tố quyết định trong giá thành. Nói chung, với toàn hệ thống, là tổ hợp các tấm pin Mặt trời, thì hiệu suất là rất quan trọng. Và để tạo nên ứng dụng thực tế cho pin năng lượng, điện năng tạo nên có thể nối với mạng lưới điện sử dụng dạng chuyển đổi trung gian; trong các phương tiện di chuyển, thường sử dụng hệ thống ắc quy để lưu trữ nguồn năng lượng chưa sử dụng đến.

Ngày nay thì vật liệu chủ yếu chế tạo pin Mặt trời (và cho các thiết bị bán dẫn) là silic dạng tinh thể. Pin Mặt trời từ tinh thể silic chia ra thành ba loại:

  • Một tinh thể hay tinh thể đơn (module) sản xuất dựa trên quá trình Czochralski. Đơn tinh thể loại này có hiệu suất tới 16%. Chúng thường rất đắt tiền do được cắt từ các thỏi silic hình ống, các tấm đơn thể này có các mặt trống ở góc nối các module.
  • Đa tinh thể làm từ các thỏi đúc – đúc từ silic nung chảy cẩn thận được làm nguội và làm rắn. Các pin này thường rẻ hơn các đơn tinh thể, tuy nhiên hiệu suất kém hơn. Tuy nhiên chúng có thể tạo thành các tấm vuông che phủ bề mặt nhiều hơn đơn tinh thể bù lại cho hiệu suất thấp của nó.
  • Dải silic tạo từ các miếng phim mỏng từ silic nóng chảy và có cấu trúc đa tinh thể. Loại này thường có hiệu suất thấp nhất, tuy nhiên loại này rẻ nhất trong các loại vì không cần phải cắt từ thỏi silicon.

Nền tảng chế tạo dựa trên Công nghệ sản xuất tấm mỏng, có độ dày 300 μm và xếp lại để tạo nên các module tạo thành các loại pin trên.

4. Sự chuyển đổi ánh sáng :

Khi một photon chạm vào một mảnh silic, một trong hai điều sau sẽ xảy ra:

  • Photon truyền trực xuyên qua mảnh silic. Điều này thường xảy ra khi năng lượng của photon thấp hơn năng lượng đủ để đưa các hạt electron lên mức năng lượng cao hơn.
  • Năng lượng của photon được hấp thụ bởi silic. Điều này thường xảy ra khi năng lượng của photon lớn hơn năng lượng để đưa electron lên mức năng lượng cao hơn.

Khi photon được hấp thụ, năng lượng của nó được truyền đến các hạt electron trong mạng tinh thể. Thông thường các electron này lớp ngoài cùng, và thường được kết dính với các nguyên tử lân cận vì thế không thể di chuyển xa. Khi electron được kích thích, trở thành dẫn điện, các electron này có thể tự do di chuyển trong bán dẫn. Khi đó nguyên tử sẽ thiếu 1 electron và đó gọi là “lỗ trống”. Lỗ trống này tạo điều kiện cho các electron của nguyên tử bên cạnh di chuyển đến điền vào “lỗ trống”, và điều này tạo ra lỗ trống cho nguyên tử lân cận có “lỗ trống”. Cứ tiếp tục như vậy “lỗ trống” di chuyển xuyên suốt mạch bán dẫn.

Một photon chỉ cần có năng lượng lớn hơn năng lượng đủ để kích thích electron lớp ngoài cùng dẫn điện. Tuy nhiên, tần số của Mặt trời thường tương đương 6000°K, vì thế nên phần lớn năng lượng Mặt trời đều được hấp thụ bởi silic. Tuy nhiên hầu hết năng lượng Mặt trời có tác dụng nhiệt nhiều hơn là năng lượng điện sử dụng được.

5.Lợi ích của pin năng lượng mặt trời :

  • Tạo ra nguồn năng lượng xanh

Ánh sáng mặt trời là nguồn năng lượng tự nhiên quen thuộc với tất cả mọi người. Nhờ có tấm pin năng lượng mặt trời mà nguồn năng lượng tự nhiên đó được chuyển hóa thành điện năng để phục vụ cho đời sống của con người

  • Thân thiện với môi trường

Một điểm cộng cho tấm pin năng lượng mặt trời chính là tạo ra một nguồn năng lượng sạch, thân thiện với môi trường.

Trên đây là những thông tin cơ bản về pin mặt trời, các bạn có thể tham khảo những sản phẩm sử dụng năng lượng mặt trời qua web : Thietbingoinha của chúng tôi.
